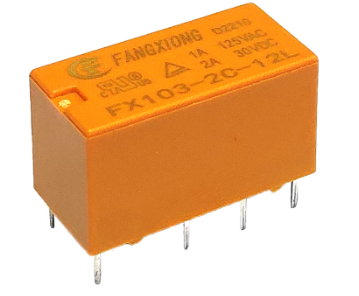

在工業自動化控制中，通用功率繼電器根據線圈工作電流類型，主要分為交流（AC）和直流（DC）兩大類。盡管它們外觀相似且功能相同，但其內部設計、工作原理和適用場景存在本質區別，選型錯誤將直接影響系統的可靠性與壽命。

核心工作原理與結構差異

兩者的根本區別源于線圈的電磁特性。對于直流繼電器，其線圈通以恒定方向的直流電，產生穩定的磁場吸合銜鐵。由于電流恒定，其鐵芯通常由整塊軟磁材料制成，結構相對簡單。當線圈斷電時，磁場消失，銜鐵在彈簧作用下復位。

而交流繼電器的線圈通以正弦波交流電，電流方向和大小隨時間周期性變化。若直接使用直流結構，會導致磁場在電流過零點時為零，引起銜鐵劇烈振動和噪音。為解決此問題，交流繼電器的鐵芯采用了獨特的疊片式結構，即將多層硅鋼片疊壓而成。這種設計能極大減少由交變磁場產生的渦流損耗和鐵芯發熱。此外，通常在鐵芯端部鑲嵌一個短路銅環（又稱分磁環），利用感應電流產生的滯后磁場，確保在交流電流過零點時仍有一定保持力，從而消除振動和噪音。

滅弧技術與觸點壽命

在分斷負載電流時，滅弧能力是兩者另一個關鍵技術分野。直流電路中，電流方向恒定，電弧一旦產生便持續穩定燃燒，難以自然熄滅，因此直流繼電器對滅弧能力要求極高。它們通常需要更強的觸點彈簧壓力、更大的觸點開距，并普遍采用磁吹滅弧、陶瓷滅弧室或永磁體拉長電弧等主動滅弧技術。

相比之下，交流電流每秒有100次（50Hz系統）自然過零點，電弧在電流過零時會暫時熄滅，這為自然熄弧創造了有利條件。因此，交流繼電器的滅弧裝置通?？梢栽O計得相對簡單，但對于高感性負載，仍需配置基本的滅弧柵或采用其他消弧措施。

應用場景與選型要點

基于上述原理差異，兩者的典型應用場景各有側重。直流繼電器因其驅動簡單、動作平穩、對滅弧要求苛刻的特性，更常見于由直流電源系統供電的場合，如軌道交通車輛、電信基站、太陽能光伏系統、電池供電設備及精密電子控制板中。

交流繼電器則天然適用于市電直接控制的場景，如工業機床、建筑照明控制、暖通空調系統、家用電器及常規配電柜中，其接線和控制通常更為直接。

在選型時，工程師必須遵循一個核心原則：線圈工作電壓類型必須與控制電源類型嚴格匹配。誤將直流繼電器接入交流電源，會導致線圈阻抗過小、電流激增而燒毀；反之，將交流繼電器接入直流電源，則會因線圈阻抗過大而無法正常吸合，且其疊片鐵芯的優勢無法發揮。此外，在需要高速頻繁動作（如每秒數次）的場合，直流繼電器因其響應更快、線圈電感小，通常是更優的選擇。

交流與直流通用功率繼電器的差異，根植于交直流電的物理特性。交流繼電器憑借其特殊的鐵芯結構和利用電流過零點熄弧，在工頻控制領域占主導；直流繼電器則以其穩定的電磁特性、優異的滅弧設計和快速響應能力，在直流與精密控制系統中不可或缺。理解并尊重這一根本區別，是確保電氣控制系統安全、高效、長壽命運行的基礎。
