在新能源汽車的高壓電氣系統中，繼電器與熔斷器并非孤立工作的元件，而是一對必須精密配合的“黃金搭檔”。它們的協同設計構成了系統安全的核心防線，通過科學的分級保護策略，確保在發生過載、短路等故障時，能夠精準、可靠地切斷故障回路，防止事故擴大。

分級保護的核心原理與分工

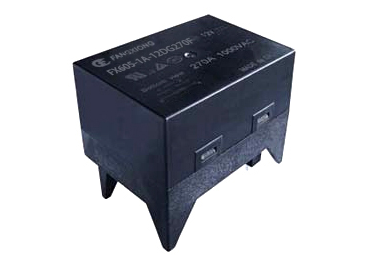

分級保護的本質，是根據故障電流的大小和類型，分配不同器件在不同時段承擔責任，實現選擇性分斷。在這一體系中，新能源繼電器主要作為主動控制與正常分斷的執行單元。它負責在系統指令下，正常接通和分斷負載電流，或在檢測到非瞬間性過載時主動切斷電路。而熔斷器則扮演終極后備保護的角色，專門針對繼電器無法分斷的極端短路大電流。當發生嚴重短路故障，電流瞬間飆升到數千甚至上萬安培時，熔斷器會以其特有的快熔特性，在極短時間內（通常為毫秒級）熔斷，強制切斷電流，防止線束過熱起火或電池包損壞。

簡單來說，繼電器處理“該關的時候正常關”和“小病早治”，熔斷器應對“重病急救”。二者協同，確保從輕微過載到嚴重短路的全范圍故障都能得到有效處置。

實現有效搭配的關鍵設計要點

要實現有效的分級配合，首要任務是精確的時間-電流特性（TCC）曲線匹配。設計時，需要將繼電器觸點的分斷時間曲線與熔斷器的熔斷時間曲線繪制在同一坐標系中。理想狀態下，在絕大部分過流區間，繼電器的分斷曲線應位于熔斷器曲線左側（即動作更快），從而保證繼電器能先行動作，避免不必要的熔斷器熔斷，降低維護成本。只有在遠超繼電器分斷能力的短路電流區域，熔斷器的曲線才應更快，確保其能可靠熔斷。

其次，需要合理設定保護閾值。繼電器的過載保護閾值（通常由電池管理系統BMS或整車控制器VCU設定）應略低于熔斷器的額定分斷能力拐點，為繼電器預留足夠的動作時間窗口。此外，還需考慮能量協調。在短路瞬間，巨大的能量可能在線路中產生電弧，繼電器與熔斷器的組合必須能承受并安全耗散這部分能量，直至電流被完全切斷。

實際應用中的協同策略與選型

在具體的系統設計中，常采用區域劃分策略。例如，在主正/主負回路中，往往設置“總?cè)蹟嗥?主繼電器”的組合?？?cè)蹟嗥鞅Ｗo整個高壓母線，而主繼電器負責正常的通斷控制。在重要的支路（如空調壓縮機、PTC加熱器）中，則可能采用“支路熔斷器+接觸器”的形式，實現更精細的分區保護。選型時，除了關注電壓、電流等級，還必須驗證繼電器在極限短路條件下的抗沖擊電流能力（如是否會發生觸點熔焊），以及熔斷器的分斷能力（I2t值）是否足以安全切斷預期最大短路電流。

科學的搭配設計使新能源繼電器與熔斷器從獨立元件轉變?yōu)橄到y(tǒng)性的安全解決方案。這種基于時間-電流特性的分級保護策略，是平衡系統可靠性、可用性與維護經濟性的關鍵。
