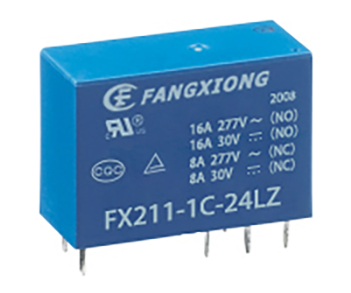

在電路原理圖設計中，繼電器的正確符號表示與科學選用是確保設計準確性與系統可靠性的基礎環節。掌握規范的符號繪制方法與系統的選用原則，能夠有效提升設計效率，減少后續調試與生產中的潛在問題。

一、原理圖符號的標準表示

繼電器在電路原理圖中通常由兩部分符號組成：線圈（控制部分）和觸點（受控部分）。根據國際電氣制圖標準，線圈一般用一個矩形框表示，并在其旁標注“K”或“KM”等標識符及參數。觸點符號則根據其狀態（常開、常閉）和類型采用標準圖形。

根據國家標準GB/T 4728.7，常開觸點用兩條平行的線段表示，其中一條末端帶有斜線；常閉觸點則在閉合的線段上增加一個斜線符號。對于有多組觸點的繼電器，原理圖中應將同一繼電器的所有觸點標記相同的參照代號，通常在線圈符號旁標注觸點索引，確保圖紙的一致性與可讀性。

二、系統化選用規范要點

電氣參數匹配是繼電器選用的首要準則。線圈電壓必須與驅動電路輸出電壓精確匹配，誤差范圍不應超過±10%。觸點額定電流需根據負載的穩態工作電流選擇，并考慮啟動沖擊電流，通常留出1.5-2倍的安全裕量。對于感性負載，還需特別注意繼電器的分?jǐn)嗄芰κ欠駶M(mǎn)足要求。

負載特性適配是確?？煽抗ぷ鞯年P(guān)鍵。阻性負載如加熱元件，對繼電器要求相對較低；感性負載如電機線圈，需選用具有良好滅弧性能的繼電器；容性負載如電源濾波電路，則要求繼電器能承受較大的合閘沖擊電流。此外，還應評估繼電器的動作頻率是否滿足應用需求。

三、環境與安裝的特殊考量

繼電器的工作環境直接影響其性能與壽命。在高溫環境中，需選擇耐高溫材料制造的繼電器，并適當降額使用；高濕或多塵環境則需要選用密封型繼電器；存在振動的場合應優先考慮抗振性能優異的產品。

安裝方式的兼容性也需提前規劃。PCB安裝型繼電器要求引腳間距與電路板設計完全匹配；導軌安裝型需確認安裝卡扣的兼容性；面板安裝型則要確保前面板開孔尺寸準確。此外，還需考慮繼電器的外形尺寸是否滿足設備內部空間布局要求。

繼電器在電路原理圖中的規范符號表示與科學選用，是電氣設計專業性的重要體現。從標準符號的準確繪制，到電氣參數、負載特性、環境適應性等多維度的系統化選型，每一個環節都直接影響最終產品的性能與可靠性。掌握這些規范與原則，能夠幫助工程師在設計階段預見并規避潛在風險，為后續的電路調試與設備穩定運行奠定堅實基礎。
